Trolejová šachtová a skříňová vedení



Trolejová šachtová a skříňová vedení všeobecně



Trolejová šachtová a skříňová vedení VAHLE se vyrábí už od roku 1925. Používají se zejména u přístavních jeřábů, vykládacích jeřábů a posuvných překládacích mostových jeřábů.



Trolejová šachtová vedení jsou konstruována jako podúrovňová (šachtová) nebo nadúrovňová (skříňová), paralelně s pojezdovou dráhou jeřábu a jsou vhodná pro napětí až do 20 KV.





















Trolejová šachtová vedení jsou většinou osazena v betonových šachtách, vybavených zvedákem nebo zvedacím vozíkem pro ovládání záklopných žárově pozinkovaných ocelových desek, které jsou navzájem kloubově spojeny a tvoří uzavřený pás (systém EID).

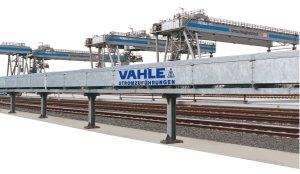

Trolejová skříňová vedení  jsou osazena v nadzemních konstrukcích, tvořených žárově pozinkovanou ocelovou nosnou konstrukcí a krycí konstrukcí skříňového typu z ocelového žárově pozinkovaného plechu.

K trolejovým skříňovým vedením patří systém FK a obrubníkový systém.



FK systém je trolejovým skříňovým vedením v bezdotykovém provedení přenosu proudu, s použitím trolejí s průřezem měděného vodiče do 200 mm2.

Zvláštností tohoto trolejového vedení je , že proudový sběrací vozík nepojíždí v žádné přídavné pojezdové dráze, ale přímo na troleji na izolovaných plastových kolečkách. Proudový sběrač vozíku se nachází mezi kolečky, takže při pojezdu dochází k nepatrným odchylkám od směru trolejového vedení.

Systém je využíván u halových pojízdných jeřábů a poloportálových jeřábů v prašném prostředí, a u venkovních překladových zařízení.



Obrubníkový systém je trolejovým skříňovým vedením, konstruovaným jako kombinace vodícího svodidla s chráněným trolejovým vedením.

Používá se např.u přístavních zařízení, jejichž portálové a poloportálové jeřáby pojíždí na přístavním molu a příjezd nákladních vozidel je možný až k nábřeží. V tomto případě může být obrubníkový systém trolejového vedení osazen jako ohraničení nábřeží směrem k příjezdu lodí.
