Kabelové bubny



Všeobecně



Kabelové bubny VAHLE se používají k automatickému navíjení flexibilních napájecích nebo řídících kabelových vedení přívodu proudu a dat pro pohyblivé spotřebiče, popř. k navíjení hadicových přívodů pro plynná a tekutá média. Podle typu pohonu se dodávají s pružinovým pohonem nebo s motorovým pohonem, kde už se navíjejí kabely takových délek a průřezů, že pružinový pohon je nedostatečný.



Všechny kabelové bubny odpovídají předpisů VDE a UVV.

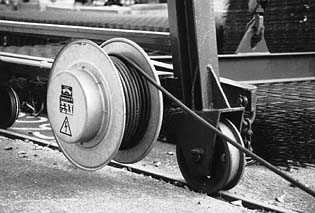

Kabelové bubny s pružinovým pohonem



Pružinové kabelové bubny se skládají z tělesa bubnu, příruby bubnu, hnacích pružin a kroužkových sběračů.

Těleso bubnu je u typů VLF 146 až VLF 530, standartně provedeno z žárově pozinkovaného ocelového plechu, u všech ostatních typů s nátěrem na bázi syntetických pryskyřic v šedomodré barvě RAL 7031. Příruba bubnu je standartně provedena z žárově pozinkované oceli.



Bubny jsou poháněny poháněny spirálovitou listovou pružinou, jejíž životnost dosahuje cca 100 000 cyklů.



Kroužkové sběrače přenášejí proud z pevného přívodního kabelu na otáčející se buben, v případě datového přenosu je používána kombinace kroužků s pokovenými uhlíky. Kroužkové sběrače jsou dimenzovány pro jmenovité napětí 500 V u střídavého proudu a 600 V u jednosměrného proudu (při 100 % trvalého zatížení ED) a jsou uzavřené v nárazovzdorném plastovém pouzdru, vyztuženém skelnými vlákny, splňujícím stupeň ochrany IP 54 (na přání lze dodat i v provedení s vyšším stupněm ochrany).



Max.rychlost pojezdu a zdvihu v = 60 m/min

Max.zrychlení pojezdu a zdvihu a = 0,2 m/s









Použití

Kabelové bubny s pružinovým pohonem se používají u portálových a otočných jeřábů všeho druhu, palubní jeřáby, mobilní jeřáby, stavební jeřáby, magnetické a drapákové jeřáby, elektrické kladkostroje, vykládací, nakládací a překládací zařízení, posuvné a zvedací plošiny, stohovače, čistící zařízení, podélné radlice čističek odpadních vod, zavážecí zařízení, paletové a regálové zakladače.

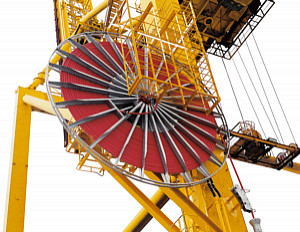

Kabelové bubny s motorovým pohonem



Motorové kabelové bubny se používají k navíjení takových hmotností kabelů, daných délkou a průřezem kabelů, kde už k automatickému navíjení nestačí pružinový pohon, ale navavíjení musí být zajištěno motorovým pohonem.

Nejrůznějším aplikacím odpovídají i různé druhy používaných motorů až po motory s frekvenčními měniči pro nejvyšší namáhání.

Motorové kabelové bubny se mohou dodávat se spirálovým nebo cylindrickým vinutím a s vývodem kabelové vedení horizontálně nebo vertikálně.



Kroužkové sběrače jsou dimenzovány jako nízkonapěťové pro jmenovité napětí od 415 V až 1000 V pro jmenovitý proud od 16 do 1200 A, popř. jako středněnapěťové pro jmenovité napětí od 6 KV až 20 KV pro jmenovitý proud od 600 A. (na přání je možné dodat i provedení pro vyšší napětí).

Pouzdra sběračů splňují stupeň ochrany IP 54 (na přání lze dodat i v provedení s vyšším stupněm ochrany).











Použití

Kabelové bubny s motorovým pohonem se používají u těžkých provedení portálových a otočných jeřábů všeho druhu, kontejnerových překladačů, palubních jeřábů, stavebních jeřábů, magnetických a drapákových jeřábů, vykládacích, nakládacích a překládacích zařízení, posuvných plošin, zavážecchí zařízení.
